Vous remplacez une fenêtre de toit ou vous en posez une pour la première fois dans des combles étroits. Le format 55×78 cm, codé CK02 chez Velux, est le plus compact de la gamme standard. Sa petite taille ne pardonne aucune approximation sur les mesures. Ce guide détaille les cotes réelles à connaître, les pièges liés aux anciens codes et les points de vigilance pour une pose étanche du premier coup.
Cote hors tout, cote de vitrage et trémie : ce que 55×78 désigne vraiment
Les chiffres 55 et 78 correspondent à la largeur et à la hauteur du cadre extérieur de la fenêtre. Ce ne sont ni les dimensions du vitrage, ni celles du trou à découper dans votre toiture.

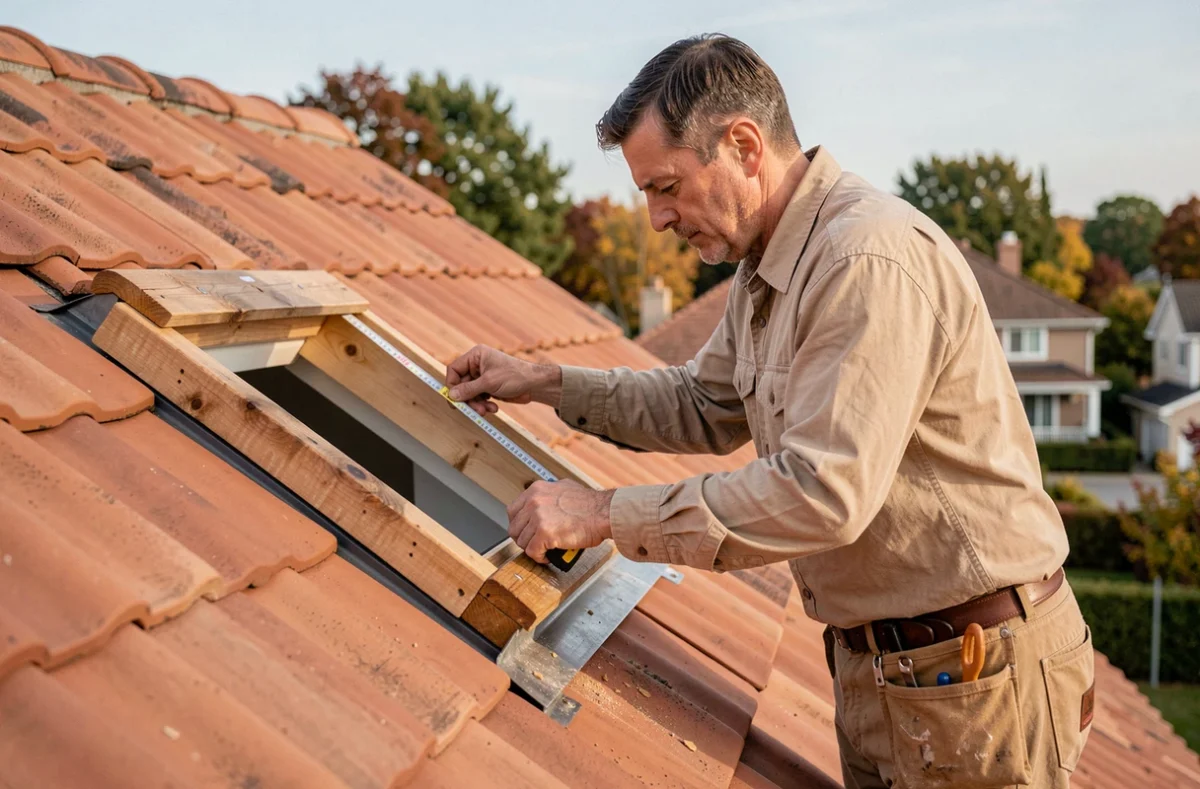

La trémie (l’ouverture dans la charpente) doit être légèrement plus grande que le cadre pour accueillir le système de raccord étanchéité. Concrètement, prévoyez quelques centimètres de jeu de chaque côté. Si vous taillez la trémie aux dimensions exactes du cadre, le raccord ne pourra pas se positionner correctement et l’étanchéité sera compromise.
La surface vitrée, elle, est plus petite que 55×78 puisque le cadre et les joints occupent une partie du châssis. Sur un format aussi compact, chaque centimètre de vitrage compte pour la luminosité. Vérifiez ce point avant d’acheter si vous destinez cette fenêtre à une pièce de vie.
Anciens codes Velux 55×78 : éviter la confusion en rénovation
Vous démontez un vieux Velux et l’étiquette affiche « GGL 102 » ou « C02 » au lieu de CK02. C’est normal. Avant les recodifications successives, le format 55×78 a porté plusieurs noms.
Voici les équivalences documentées pour cette dimension :
- GGL 102 : code utilisé sur les générations les plus anciennes, avant les années 2000.
- C02 ou CO2 : marquage intermédiaire que l’on retrouve sur des châssis posés entre la fin des années 1990 et le début des années 2010.
- CK02 : code actuel, en vigueur sur toute la gamme Velux récente.
Tous désignent le même gabarit de cadre extérieur : 55 cm de large, 78 cm de haut. Quand vous commandez un store, un volet roulant ou un kit de raccord, c’est le code CK02 qu’il faut saisir, même si votre fenêtre porte une ancienne référence. Les accessoires récents sont conçus pour s’adapter à la dimension, pas à la génération du châssis.
Remplacement 55×78 par une autre marque : compatibilités réelles
Les guides en ligne restent centrés sur Velux, mais d’autres fabricants proposent des fenêtres de toit au format 55×78 qui s’insèrent dans la même trémie sans modification de charpente.
Chez Dakea, le code équivalent au CK02 de Velux est le C2A pour un cadre 55×78. Chez Fakro et OptiLight, cette dimension est référencée sous le code « 01 ». L’intérêt est direct : si votre trémie existe déjà et que vous ne voulez pas toucher à la charpente, vous pouvez poser un châssis d’une autre marque sans agrandir ni réduire l’ouverture.
Attention, la compatibilité porte sur les dimensions du cadre, pas sur les raccords d’étanchéité. Chaque marque utilise son propre système de raccord. Vous ne pouvez pas monter un raccord Velux sur une fenêtre Fakro, même si les cotes correspondent. Commandez toujours le raccord de la marque du châssis que vous posez.
Pose du Velux CK02 : les points de contrôle avant découpe
Sur un petit format comme le 55×78, les erreurs de pose se voient davantage. Un décalage d’un centimètre représente proportionnellement plus que sur un châssis large. Avant de sortir la scie, vérifiez trois paramètres.
Pente de toit et type d’ouverture
La pente de votre toiture détermine le type d’ouverture adapté. Les fenêtres à rotation conviennent aux pentes classiques. Les fenêtres à projection sont réservées aux pentes plus faibles. Le CK02 existe dans les deux configurations, mais le mode d’ouverture influence la hauteur de pose sur le chevron.
Espacement des chevrons
L’entraxe standard des chevrons dans une charpente traditionnelle est souvent supérieur à 55 cm. Avec un cadre de 55 cm de large, vous devrez probablement retailler ou ajouter des chevêtres (pièces de bois horizontales qui encadrent la trémie). Mesurez l’entraxe réel, pas celui indiqué sur les plans : les charpentes anciennes présentent régulièrement des écarts de quelques centimètres par rapport aux cotes théoriques.
Raccord adapté au matériau de couverture
Le type de raccord dépend du matériau qui couvre votre toit. Velux distingue plusieurs profils :
- Raccord pour tuiles plates (profil bas).
- Raccord pour tuiles à emboîtement ou tuiles mécaniques (profil moyen à haut).
- Raccord pour ardoises (profil plat avec bavette spécifique).
- Raccord pour tôle ondulée ou bac acier.
Commander le mauvais raccord sur un CK02 ne se rattrape pas en forçant. Le raccord assure l’étanchéité entre le cadre et la couverture : s’il ne correspond pas au relief de vos tuiles ou ardoises, l’eau s’infiltrera au premier orage.
Stores et accessoires pour un Velux 55×78 : le code CK02 comme clé unique
Stores occultants, moustiquaires, volets roulants solaires : tous se commandent avec le code CK02 pour un cadre 55×78. Certains vendeurs affichent encore les anciens codes (C02, 102) dans leurs filtres de recherche, ce qui peut créer une fausse impression d’incompatibilité.
Un point mérite votre attention : sur les fenêtres anciennes converties en CK02, vérifiez que le cadre n’a pas été modifié artisanalement. Un précédent poseur a pu raboter ou caler le châssis, ce qui fausse les cotes d’accroche du store. Mesurez la largeur et la hauteur intérieures du cadre avant de commander.
Le format 55×78 reste le plus petit de la gamme standard Velux. Son installation demande de la rigueur sur les mesures et le choix du raccord, mais elle ne nécessite pas de compétences différentes d’un format plus grand. La principale difficulté réside dans l’identification correcte du code, surtout en rénovation, où les anciens marquages brouillent les repères.
