On raccorde deux fils dans une boîte de dérivation pour alimenter un point lumineux, et le domino qu’on vient de serrer pivote dans le vide au premier mouvement de câble. La borne Wago 2 fils règle ce problème en quelques secondes, sans outil de serrage, avec un contact qui reste fiable dans le temps. Voici la méthode pour un branchement Wago 2 fils propre, adapté aux circuits d’éclairage résidentiels.
Section de fil et référence Wago : ce qu’il faut vérifier avant d’ouvrir la boîte
Sur un circuit d’éclairage conforme à la NF C 15-100, on travaille avec du fil rigide en 1,5 mm². La borne Wago à utiliser dans ce cas est la série 221-412, conçue pour 2 conducteurs. Elle accepte des conducteurs rigides et souples, ce qui la rend polyvalente si on mélange les types de câbles dans une même boîte de dérivation.
Le point à ne pas négliger : la section maximale admise. La 221-412 prend en charge des conducteurs jusqu’à 4 mm². Pour un circuit d’éclairage en 1,5 mm², on est largement dans la plage. En revanche, si on tombe sur du fil souple multibrins (cas fréquent avec les sorties de luminaires), il faut vérifier que les brins sont bien groupés avant insertion.
Différence entre la 221 et la 2273
La série 2273 (borne à insertion directe, sans levier) fonctionne uniquement avec des conducteurs rigides. Pour raccorder le fil rigide du circuit mural au fil souple qui descend du luminaire, seule la série 221 avec levier convient. C’est une erreur courante sur chantier : utiliser une 2273 sur un fil souple, ce qui donne un contact instable.

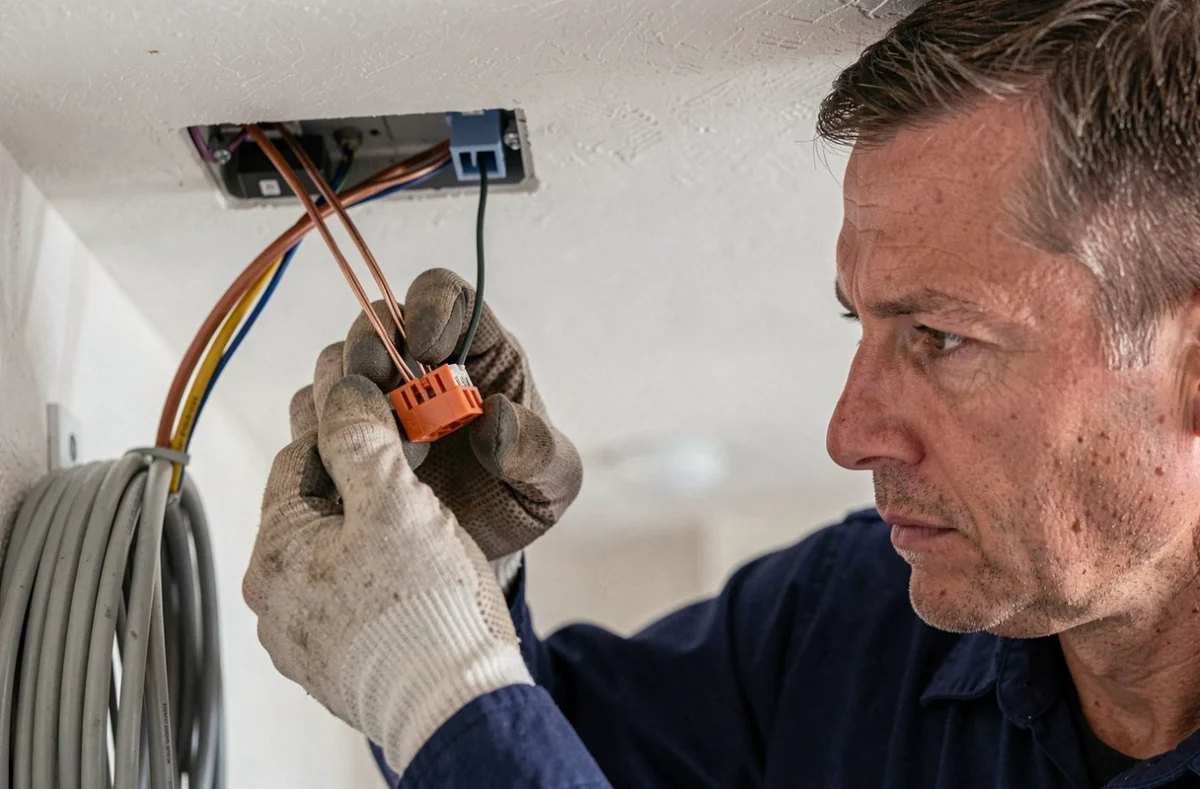

Branchement Wago 2 fils sur un point lumineux : geste par geste
Le circuit est coupé au disjoncteur, vérifié au testeur de tension. On part de là.
- Dénuder chaque conducteur sur 11 mm exactement. La jauge de dénudage est moulée sur le côté de la borne 221 : on y glisse le fil pour contrôler la longueur. Trop court, le contact sera partiel. Trop long, le cuivre dépasse et crée un risque de court-circuit dans la boîte.
- Lever le levier orange de la borne Wago 221-412. Insérer le premier conducteur (phase ou retour lampe) à fond dans l’entrée, puis rabattre le levier. On doit sentir un clic net.
- Répéter l’opération sur la deuxième entrée avec le second fil. Les deux conducteurs sont maintenant raccordés sans vis, sans domino, sans ruban isolant.
On vérifie la tenue en tirant légèrement sur chaque fil. Si un conducteur glisse, c’est que le dénudage était trop court ou que le levier n’a pas été rabattu complètement.
Cas du raccordement phase-phase et neutre-neutre
Dans une boîte de dérivation classique pour éclairage, on a souvent deux raccords à faire : un Wago 2 fils pour la phase, un autre pour le neutre. Chaque borne reçoit le fil arrivée et le fil départ vers le luminaire. On ne mélange jamais phase et neutre dans la même borne, même si physiquement rien ne l’empêche. Le repérage par couleur (bleu pour le neutre, rouge ou marron pour la phase) reste la règle de base.
Si un interrupteur est intercalé, le retour lampe passe par la borne de phase. Le neutre, lui, est raccordé en direct entre l’alimentation et le luminaire.
Erreurs fréquentes qui compromettent le contact dans la borne Wago
Le geste paraît simple, mais on voit régulièrement trois problèmes sur les installations existantes.
Le premier : un dénudage approximatif, trop court ou irrégulier. Le ressort de la borne 221 plaque le conducteur contre une lame de contact interne. Si le cuivre dénudé ne va pas assez loin, la surface de contact diminue et peut provoquer un échauffement sous charge.
Le deuxième : insérer un fil oxydé ou abîmé. Un ancien conducteur dont le cuivre a noirci doit être recoupé et dénudé sur une section propre avant d’entrer dans la borne. La connexion Wago repose sur un contact métal-métal direct, sans soudure, donc la propreté du cuivre conditionne la qualité du raccordement.
Le troisième : utiliser une borne Wago comme prolongateur permanent dans un mur fermé, sans boîte de dérivation accessible. La NF C 15-100 impose que tout point de connexion reste accessible pour maintenance. Encastrer un Wago derrière une plaque de plâtre sans trappe, c’est non conforme, même si le contact tient électriquement.
Wago 221-412 dans une installation d’éclairage : limites et cas où ça ne suffit pas
La borne 2 entrées couvre le cas simple : un fil entrant, un fil sortant. Dès qu’on alimente plusieurs luminaires depuis un même point, on bascule sur une borne 3 entrées (221-413) ou 5 entrées (221-415). Essayer de doubler deux fils dans une seule entrée de Wago est une erreur de sécurité : la borne n’est pas prévue pour ça et le contact sera défaillant.
Sur les circuits de spots LED alimentés par un convertisseur (driver), la fiche technique du fabricant FD Éclairage précise que les câbles du circuit secondaire doivent avoir une section minimale de 0,75 mm², avec une recommandation à 1 mm² en rigide. La borne 221-412 accepte ces sections sans difficulté, mais il faut respecter la polarité indiquée par le fabricant du luminaire (fil rouge pour le +, fil noir pour le -).
Point sur la norme NF C 15-100 série 2024
La nouvelle série 2024 de la NF C 15-100 est applicable aux nouvelles installations depuis septembre 2024 et deviendra obligatoire à partir de septembre 2025. Pour les circuits d’éclairage, les exigences de raccordement ne changent pas fondamentalement sur le choix des bornes, mais les installations neuves devront s’y conformer. Sur les chantiers de rénovation en cours, la version antérieure (avec amendements A1 à A5) reste pour l’instant la référence réglementaire.
Le branchement Wago 2 fils pour un circuit d’éclairage tient en trois gestes : dénuder à la bonne longueur, insérer, verrouiller le levier. La fiabilité du raccordement dépend moins de la borne elle-même que de la préparation du conducteur et du respect des règles de boîte accessible. Avec la bonne référence (221-412 pour deux conducteurs, rigides ou souples jusqu’à 4 mm²), on obtient un point de connexion propre, démontable et conforme.
