Une fixation panneau solaire sur bac acier ne se résume pas à visser un crochet dans la tôle. Le type de nervure, l’épaisseur du métal, la présence ou non d’isolant sous la couverture et l’entraxe des pannes porteuses déterminent le système adapté. Choisir la mauvaise fixation expose à des infiltrations, à un arrachement sous charge de vent, ou à une annulation de la garantie décennale par l’assureur.
Nervures, ondes et trapèze : la géométrie du bac acier conditionne tout
Avant de sélectionner une fixation, la première donnée à relever est le profil de la tôle. Les bacs acier se répartissent en trois grandes familles géométriques, et chaque famille appelle un mode de serrage différent.
Les bacs à nervures trapézoïdales présentent des plats hauts et des plats bas reliés par des flancs inclinés. La fixation vient pincer ou se visser sur le plat haut, là où l’épaisseur de métal est la plus rigide.
Les bacs à ondes arrondies (type sinusoïdal) demandent un cavalier épousant la courbure pour répartir la pression sans écraser la tôle. Les bacs à joint debout, avec une nervure pliée verticalement, acceptent des pinces spécifiques qui agrippent le joint sans percer la couverture.
La hauteur de nervure détermine la compatibilité du système de fixation. Une nervure de quelques centimètres n’acceptera pas le même étrier qu’une nervure haute de type industriel. La fiche technique du fabricant de bac acier doit être comparée point par point avec celle du système de fixation retenu.
L’épaisseur de tôle, un paramètre sous-estimé
L’épaisseur de la feuille d’acier joue sur la capacité d’ancrage de la vis autoperceuse ou du cavalier. Une tôle fine se déforme plus facilement sous la charge combinée du vent et du poids des panneaux. Lorsque la tôle est trop mince, les efforts doivent être repris directement sur les pannes de la charpente, pas sur la seule feuille de bac acier.

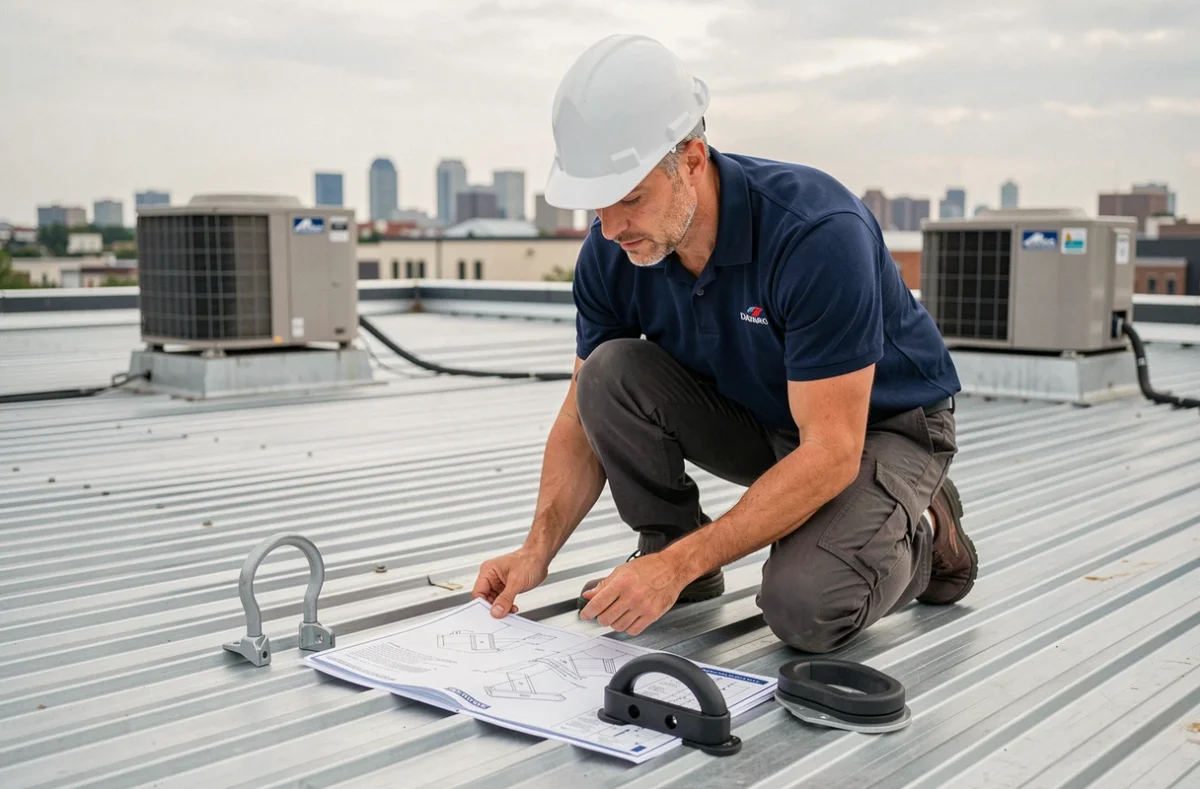

Fixation par perçage ou sans perçage : deux logiques d’étanchéité
Le débat principal porte sur le fait de traverser ou non la tôle. Chaque approche a des conséquences directes sur l’étanchéité et sur la durabilité de la couverture.
Fixation par perçage dans la nervure haute

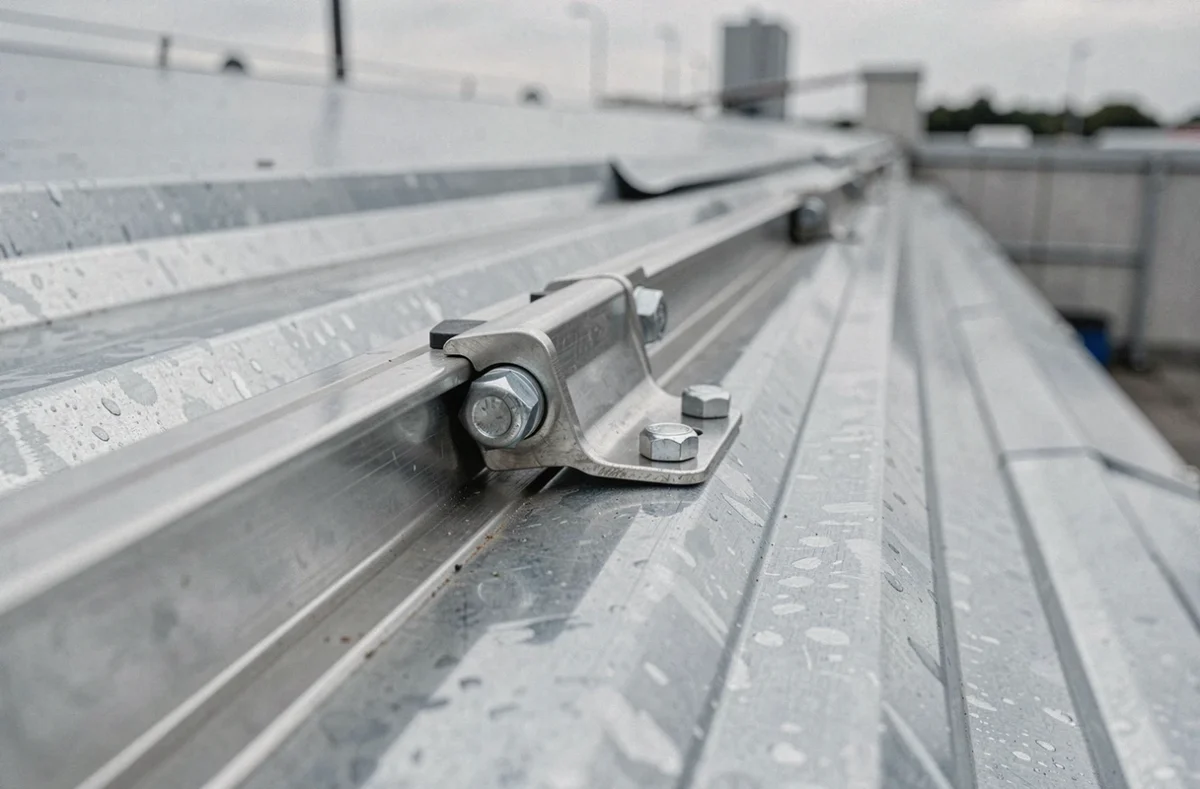

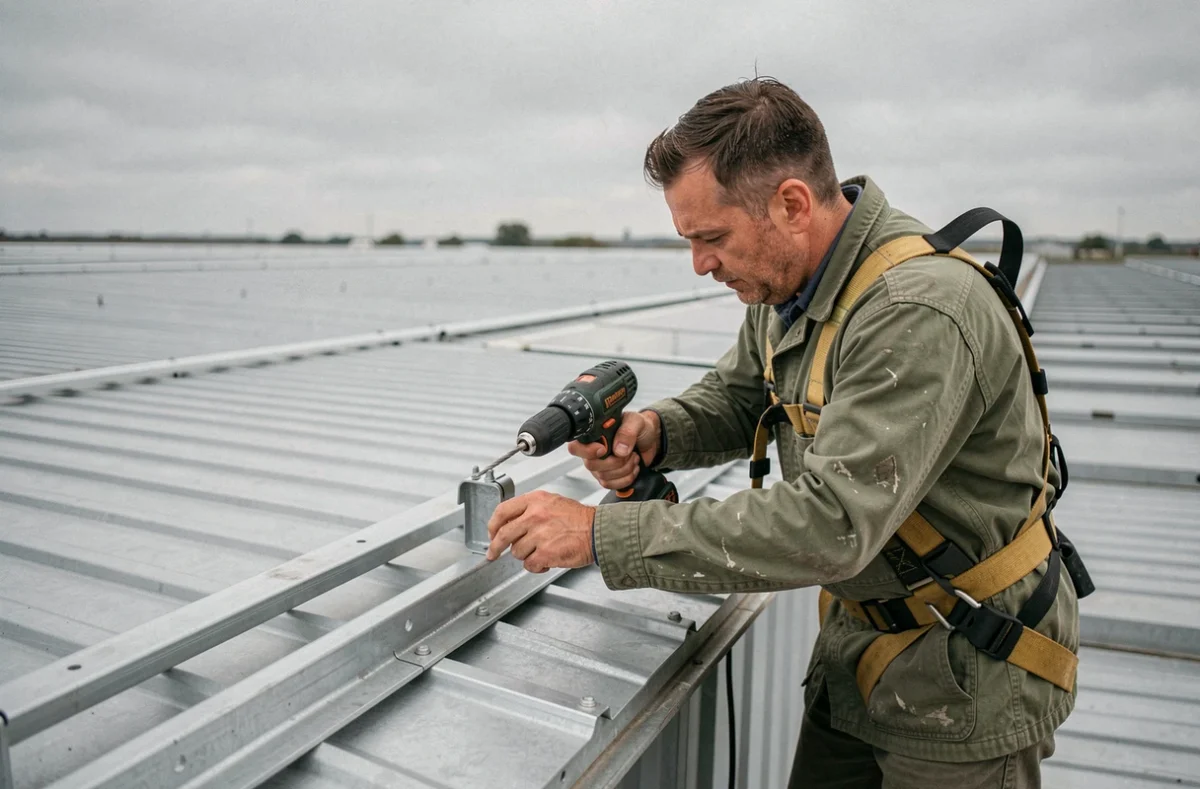

C’est la méthode la plus répandue sur les bacs trapézoïdaux. Une vis autoperceuse en acier inoxydable traverse la nervure haute et vient se fixer dans la panne porteuse en dessous. Une rondelle d’étanchéité en EPDM comprime la tôle et empêche l’eau de s’infiltrer.
Le perçage doit toujours se faire sur le plat haut de la nervure, jamais dans le creux où l’eau ruisselle. Percer dans le creux revient à créer un point d’entrée permanent pour les infiltrations, même avec un joint.
Le couple de serrage de la vis compte autant que son positionnement. Un serrage trop fort écrase la rondelle EPDM et la rend inefficace en quelques années. Un serrage insuffisant laisse la fixation vibrer sous les rafales, ce qui agrandit progressivement le trou.
Fixation sans perçage par pinces sur joint debout
Sur les bacs à joint debout, des pinces en aluminium ou en inox agrippent la nervure verticale par serrage mécanique. Cette technique présente un avantage net : aucune perforation de la tôle, donc aucun risque d’infiltration lié au point de fixation lui-même.
La limite de ce système tient à la compatibilité : il fonctionne uniquement sur les profils à joint debout. Sur un bac trapézoïdal classique, la pince n’a rien à agripper. Les pinces doivent aussi être dimensionnées pour la largeur et la hauteur exactes du joint, sous peine de glissement.
Note de calcul vent et neige : le dimensionnement que les kits standard n’intègrent pas
Un kit de fixation du commerce fournit le matériel pour un nombre donné de panneaux. Ce qu’il ne fournit pas, dans la plupart des cas, c’est le calcul de résistance adapté au site réel de pose.
L’espacement des points de fixation varie selon la région, la hauteur du bâtiment et sa géométrie. Les charges de vent et de neige sont définies par l’Eurocode 1. Un bâtiment en zone littorale exposée aux vents dominants ne reçoit pas le même nombre de fixations qu’un hangar abrité en fond de vallée, même si les deux ont la même surface de toiture.
Les zones de rive et de faîtage subissent des effets de succion plus forts que le centre du pan de toiture. Les fixations y sont donc plus rapprochées. Un installateur qualifié réalise ou fait réaliser cette note de calcul avant la pose, en intégrant :
- La zone de vent du site (de 1 à 4 en France métropolitaine) et la catégorie de terrain (rase campagne, zone urbaine, littoral)
- La charge de neige selon l’altitude et le département, qui s’ajoute au poids propre des panneaux et de la structure de fixation
- Les effets locaux liés à la forme du bâtiment (acrotères, pentes, longueur du rampant) qui modifient la répartition des pressions
Sans cette note, le nombre de fixations relève de l’estimation. En cas de sinistre, l’assurance peut refuser la prise en charge si le dimensionnement n’a pas été justifié.
Diagnostic de charpente avant le choix de la fixation
Le contexte de recherche le confirme : le diagnostic de la charpente peut être plus déterminant que le choix de la visserie elle-même. La raison est simple. Si les pannes sont trop espacées, trop fines ou corrodées, même la meilleure fixation ne tiendra pas dans la durée.
Sur les bâtiments anciens, les pannes en acier peuvent présenter de la rouille localisée qui réduit leur section utile. Une panne affaiblie par la corrosion ne reprend plus les efforts de manière fiable. La fixation reste intacte, mais la structure en dessous cède.
Sur les charpentes bois recouvertes de bac acier (configuration fréquente en résidentiel), la vis autoperceuse doit atteindre la panne et s’y ancrer sur une profondeur suffisante. Si la vis ne traverse que la tôle sans atteindre le bois, la tenue est quasi nulle.
Ce que l’installateur doit vérifier avant de commander
- L’entraxe réel des pannes (distance entre deux appuis), à mesurer sur place et non sur un plan qui peut être obsolète
- La nature et l’état des pannes (acier galvanisé, acier peint, bois traité, bois non traité) et leur section
- La présence éventuelle d’un isolant entre la tôle et les pannes, qui modifie la longueur de vis nécessaire et peut gêner le serrage
- L’état général de la couverture : une tôle percée, rouillée ou déformée doit être remplacée avant toute pose de panneaux
Fourchettes de prix et délais pour une fixation sur bac acier
Le coût d’un système de fixation pour bac acier varie selon le type de profil, le nombre de panneaux et la qualité des matériaux (inox, aluminium anodisé, acier galvanisé).
Pour un kit de fixation standard destiné à un seul panneau en paysage sur bac trapézoïdal, le prix se situe généralement entre quelques dizaines d’euros et une centaine d’euros, hors pose. Les systèmes par pinces pour joint debout coûtent davantage à l’unité, mais suppriment le poste d’étanchéité complémentaire.
Le coût de la fixation représente une fraction modeste du budget total d’une installation photovoltaïque. Rogner sur ce poste pour économiser quelques euros par panneau expose à des reprises coûteuses en cas de fuite ou d’arrachement.
Délais de livraison et disponibilité
Les kits de fixation pour bacs trapézoïdaux courants sont généralement disponibles sous quelques jours. Les systèmes destinés à des profils moins répandus ou à des configurations atypiques (nervures très hautes, tôles sandwich avec isolant intégré) peuvent nécessiter une fabrication sur mesure, avec des délais de plusieurs semaines.
L’installateur anticipe cette commande dès la phase de diagnostic pour éviter de bloquer le chantier. Un retard sur les fixations décale toute la chaîne : pose des rails, câblage, raccordement, mise en service.
Déclaration préalable et conformité réglementaire de la pose en toiture
Au-delà du choix technique, la pose de panneaux solaires en toiture modifie l’aspect extérieur du bâtiment. Une déclaration préalable de travaux est généralement requise, même pour une installation de quelques panneaux sur un bâtiment existant. Dans certains périmètres protégés (monuments historiques, sites classés), l’autorisation peut être plus contraignante.
L’installateur RGE (Reconnu garant de l’environnement) qui réalise la pose doit disposer des qualifications adéquates et d’une assurance couvrant la garantie décennale. Cette couverture inclut le système de fixation : si une infiltration survient à cause d’un défaut de pose des vis ou des cavaliers, la garantie décennale est mobilisable.
Poser des panneaux sans déclaration préalable expose à une mise en demeure de remise en état. La vérification administrative prend quelques minutes en mairie et évite des mois de procédure.
Le choix de la fixation pour un panneau solaire sur bac acier repose sur des données précises : profil de nervure, épaisseur de tôle, état de la charpente, zone climatique. Un système adapté et correctement dimensionné protège l’étanchéité de la toiture pendant toute la durée de vie de l’installation. Pour obtenir un diagnostic personnalisé et des recommandations adaptées à votre couverture, remplissez le formulaire de demande de devis ci-dessous : un professionnel qualifié vous rappellera pour étudier votre projet.
