Un interrupteur poussoir Legrand ne fonctionne pas comme un interrupteur classique. Le bouton revient à sa position initiale après chaque pression, ce qui le destine à un circuit piloté par un télérupteur ou une minuterie. Dans un couloir ou un garage, où plusieurs points de commande doivent allumer la même lampe, ce mécanisme change la logique de câblage et le choix du matériel.
Télérupteur et bouton poussoir : le circuit qui conditionne tout le reste
Avant de choisir une référence, il faut comprendre pourquoi un poussoir s’impose dans certaines configurations. Un interrupteur va-et-vient gère deux points de commande, trois au maximum avec un permutateur. Au-delà, le câblage devient complexe et coûteux en fils.
A lire aussi : Prise legrand double : comment bien la choisir dans la gamme dooxie Legrand ?
Le télérupteur résout ce problème. Installé dans le tableau électrique, il reçoit une impulsion brève envoyée par chaque bouton poussoir du circuit. Un appui : la lampe s’allume. Un second appui depuis n’importe quel poussoir : elle s’éteint. Chaque poussoir envoie une impulsion, le télérupteur mémorise l’état.
Dans un couloir desservi par trois ou quatre portes, ce schéma évite de tirer des navettes entre chaque interrupteur. Dans un garage avec une entrée piétonne et une porte basculante, deux poussoirs suffisent pour commander l’éclairage sans se soucier de la position du précédent.
A découvrir également : Quel chauffage electrique choisir pour reduire sa consommation d'electricite ?
La minuterie fonctionne sur le même principe d’impulsion, mais coupe automatiquement l’éclairage après un délai réglable. Elle convient aux parties communes, aux caves, aux accès extérieurs. Le bouton poussoir reste identique, seul le module au tableau change.

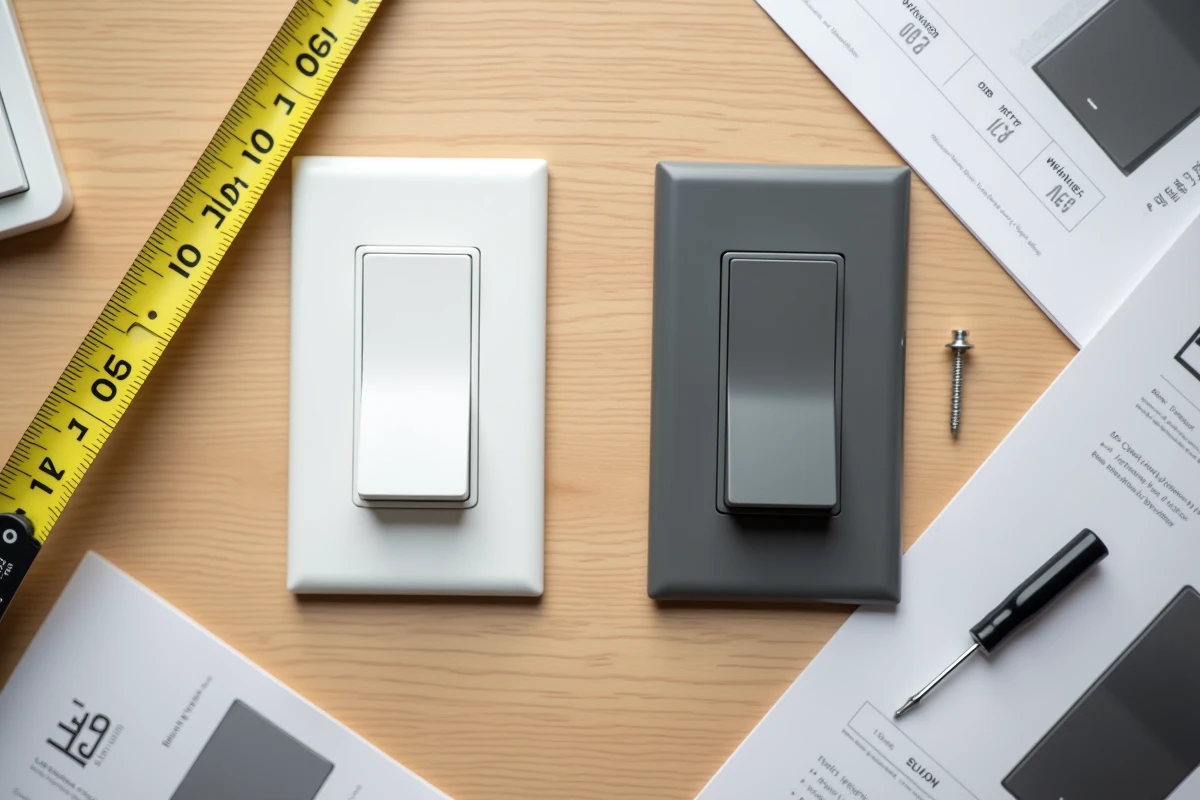

Gammes Legrand pour interrupteur poussoir : Céliane, Mosaic, Niloe
Legrand décline le mécanisme poussoir dans la plupart de ses gammes. Le mécanisme de base (l’appareillage encastré) est souvent le même, mais la finition, la plaque et l’encombrement varient.
Mosaic : le standard tertiaire adapté au garage
La gamme Mosaic est conçue pour les installations fonctionnelles. Les modules se clipsent sur un support, la plaque de finition reste sobre. Dans un garage ou un local technique, Mosaic offre une robustesse correcte pour un prix contenu. Le format 2 modules permet d’intégrer le poussoir dans un boîtier multiposte si d’autres commandes (prise, interrupteur VMC) cohabitent sur le même mur.
Niloe : la finition résidentielle accessible
Pour un couloir d’entrée ou une circulation intérieure, Niloe propose des plaques blanches ou colorées, un design arrondi, et un mécanisme poussoir compatible avec le même câblage. Le toucher du bouton est net, le retour de ressort franc. La plaque se clipse sans vis apparentes, ce qui donne un résultat propre sur une cloison de plâtre.
Céliane : le haut de gamme encastré
Céliane pousse la finition plus loin avec des plaques en verre, en cuir, en métal brossé. Le mécanisme poussoir reste standard, mais la plaque Céliane transforme l’aspect visuel de la commande. Dans un couloir d’appartement rénové où chaque détail compte, cette gamme se justifie. Dans un garage, le surcoût de la plaque n’a pas de sens.
Poussoir simple, lumineux ou à voyant : lequel installer
Legrand propose trois variantes fonctionnelles du bouton poussoir, et le choix dépend de l’usage concret du lieu.
- Le poussoir simple envoie l’impulsion sans indication visuelle. Il convient quand l’éclairage commandé est visible depuis le point de commande (garage à pièce unique, couloir court).
- Le poussoir lumineux intègre un voyant qui reste allumé en permanence pour repérer le bouton dans l’obscurité. Un poussoir lumineux est utile dans un couloir sans fenêtre ou à l’entrée d’un garage non éclairé naturellement.
- Le poussoir à voyant allume son témoin uniquement quand la lampe est en service. Il signale que l’éclairage est actif dans une pièce qu’on ne voit pas depuis le point de commande, par exemple un sous-sol ou un local fermé.
La distinction entre lumineux et voyant prête souvent à confusion. Un moyen simple : lumineux = repérage dans le noir, voyant = indication d’état du circuit.
Câblage et installation d’un bouton poussoir Legrand
Le raccordement électrique d’un poussoir est plus simple que celui d’un va-et-vient. Deux fils suffisent : la phase (en provenance du télérupteur ou de la minuterie) arrive sur une borne, repart sur l’autre vers le module au tableau. Pas de navette, pas de retour lampe direct.
Si plusieurs poussoirs commandent le même point lumineux, ils se câblent en parallèle. Chaque bouton est raccordé entre la phase et le fil de retour au télérupteur. Tous les poussoirs d’un même circuit partagent le même fil de retour.
Quelques points à vérifier avant l’installation :
- La section de fil recommandée pour un circuit d’éclairage est celle imposée par la norme en vigueur. Vérifier la protection au tableau (disjoncteur dédié à l’éclairage).
- Le boîtier d’encastrement doit être à la bonne profondeur pour accueillir le mécanisme Legrand choisi. Les boîtiers standard conviennent dans la majorité des cas, mais certaines cloisons fines en garage nécessitent un boîtier spécifique.
- Le télérupteur doit être compatible avec le type de charge (LED, halogène, fluorescent). Un télérupteur prévu pour des lampes incandescentes peut produire des rebonds ou ne pas couper correctement un circuit LED.

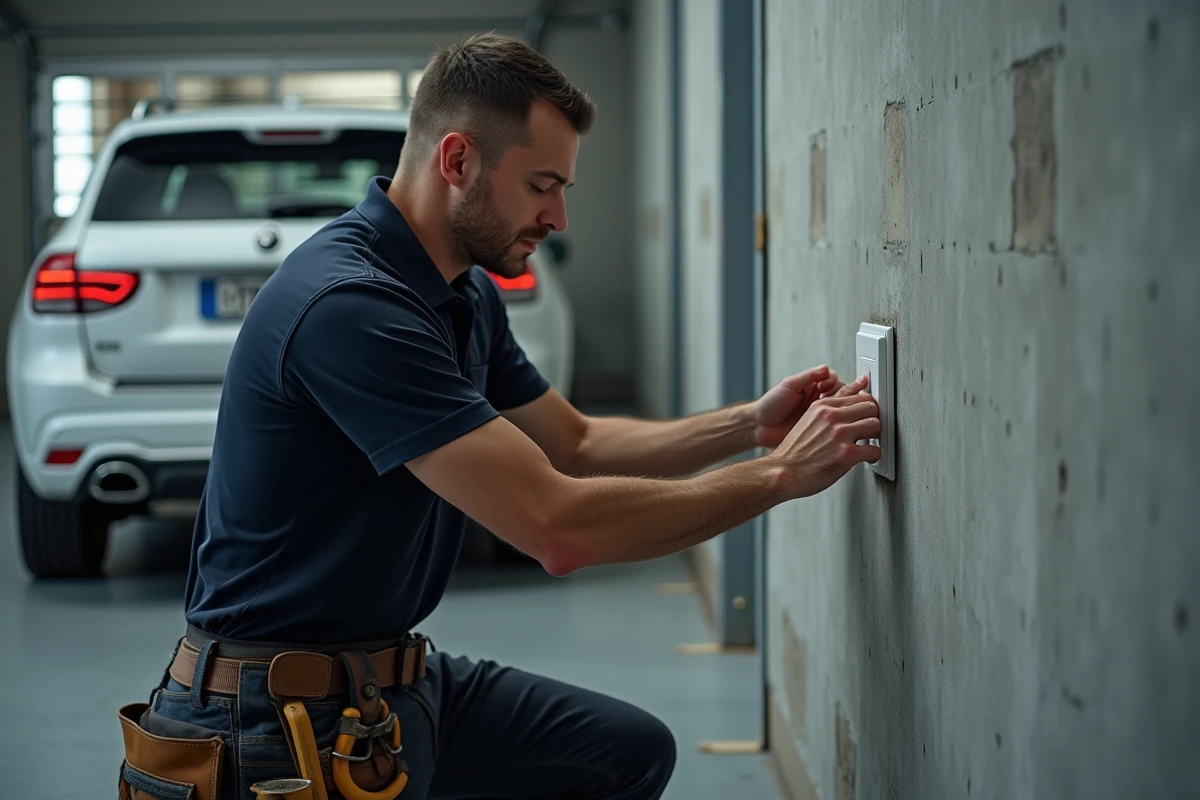

Garage en saillie ou en encastré
Dans un garage aux murs en parpaing brut, l’encastrement impose de creuser ou de coller des boîtiers. La pose en saillie, avec un boîtier apparent et une plaque adaptée (gamme Plexo de Legrand pour les environnements humides, ou Mosaic en saillie), évite ces travaux. Un garage non isolé ou exposé à l’humidité oriente vers la gamme Plexo, dont l’indice de protection est plus élevé.
Quel bouton poussoir Legrand choisir selon le lieu
Le couloir et le garage n’ont pas les mêmes contraintes. Un couloir intérieur demande une finition soignée, un repérage lumineux et un encombrement minimal. Un garage demande une résistance mécanique, une étanchéité éventuelle et un prix raisonnable puisque l’esthétique passe au second plan.

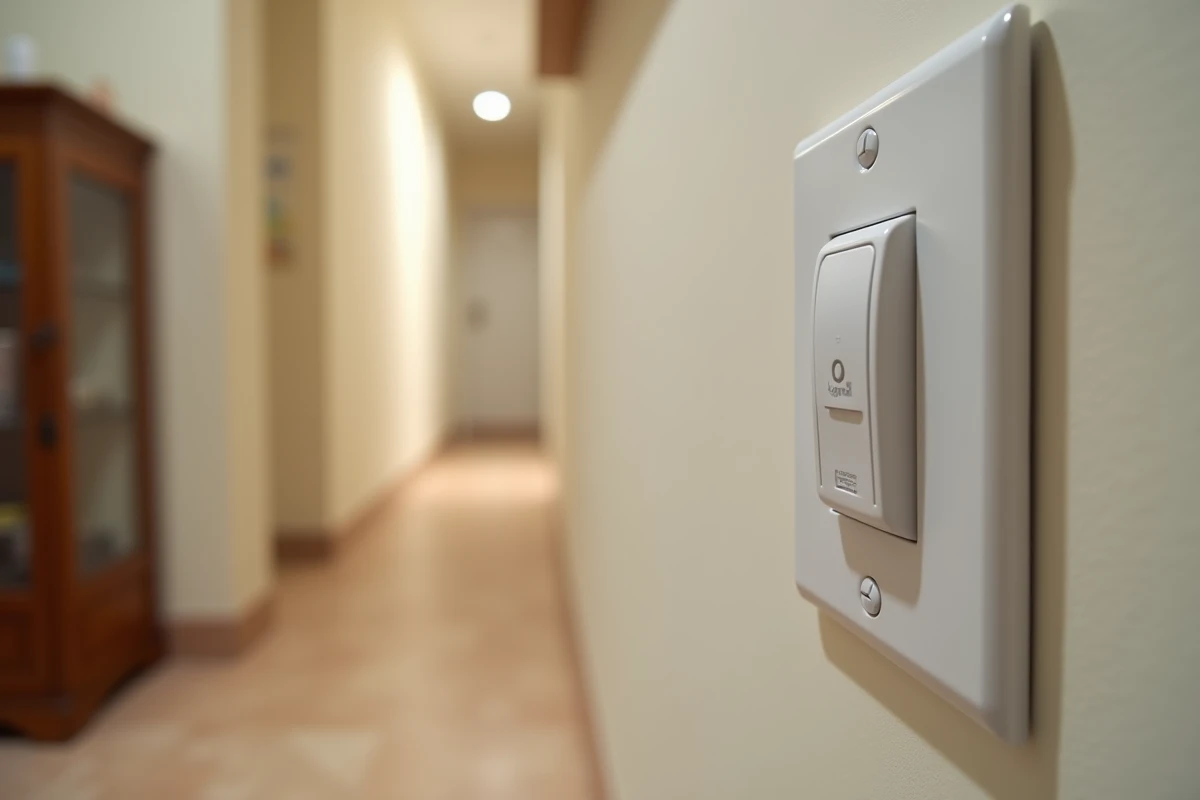

Pour un couloir résidentiel, un poussoir lumineux en gamme Niloe ou Céliane, associé à un télérupteur silencieux, donne un fonctionnement confortable. Pour un garage, un poussoir simple en Mosaic ou en Plexo (si l’humidité est un facteur) remplit la fonction sans surcoût inutile.
Le mécanisme poussoir Legrand reste compatible d’une gamme à l’autre pour le câblage. Seuls la plaque, le support et la finition changent. Un remplacement ultérieur de plaque ne nécessite pas de retoucher le circuit électrique, ce qui laisse la possibilité de monter en gamme après des travaux de finition.
